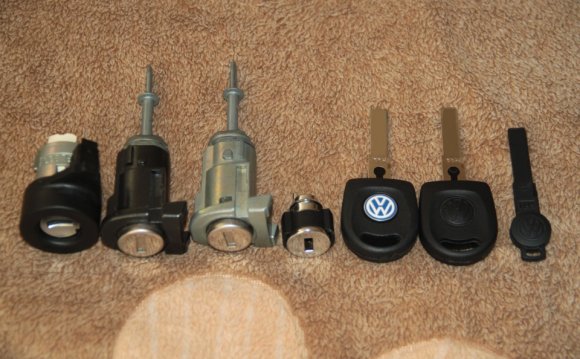

Замена личинок замков с

Итак, на Пассате В5 часто встречается глюк с центральным замком ЦЗ.
При блокировке ЦЗ замки некоторых дверей отщелкиваются.
На моем закрывался через раз замок задней левой пассажирской двери.
Чтобы нормально закрыть машину, приходилось несколько раз подряд нажимать кнопку (или поворачивать ключ в дверном замке) и в какой-то момент дверь закрывалась (т.е. оставалась закрытой).
Немецким инженерам отдельное большое "спасибо" за переход от вакуумного ЦЗ к электрическому.
Из минусов назову следующие – клацанье электрозамков слышно за несколько метров от машины.

Сам принцип работы замка использует энергию удара, т.е. кинематика механизма подразумевает удары в крайних положениях.

Вот из-за этих постоянных ударов и возникает неисправность – появляются трещины в местах пайки контактов разъема к плате в замке двери, выгорают дорожки на плате замка и выходят из строя микропереключатели в замке.
Часть инфы взял с форума
Чтобы добраться к замку, надо полностью разобрать дверь.

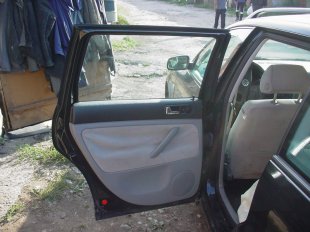

Задняя дверь с электрическим стеклоподъемником
Фото 1

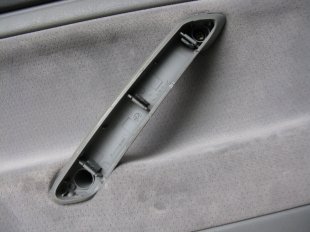

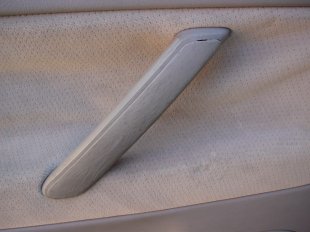

1. Снимаем обшивку двери. Поддеваем накладку ручки двери (вставляя тонкую отвертку в специальную выемку в нижней части накладки ручки) и извлекаем ее из ручки. Откручиваем 2 винта под накладкой ручки.
Фото 2

Фото 3

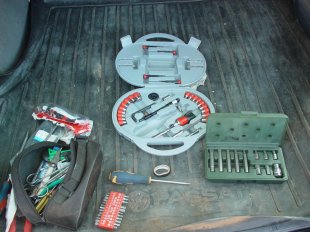

Инструмент: Торксы Т25, Т20, Т9 + Сплайн-звездочка на 8 + Головка на 10 + крестовая отвертка и др.
Фото 4

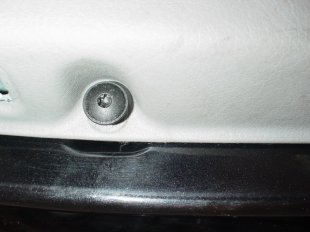

Откручиваем саморез в нижней части обивки («торкс» Т25).
Фото 5

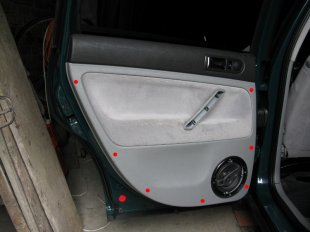

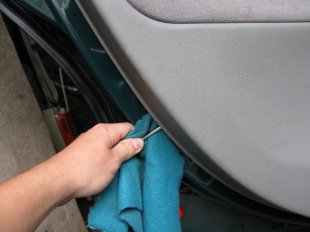

Теперь обивку держат только клипсы по бокам и снизу – поддеваем чем-нибудь плоским и отщелкиваем (существуют специальные съемники в виде плоской «рогатины», я пользовался обычной отверткой, обернутой тряпкой, чтобы не содрать краску с двери).
Фото 6

Фото 7

Приподнимая обивку вверх, освобождаем ее (верхний край обивки вставляется сверху в уплотнитель, а уплотнитель в дверь).
Фото 8

Снимаем разъемы с кнопки стеклоподъемника, лампы подсветки (и «пищалки» если есть). Снимаем тягу с внутренней ручки открытия двери.
Фото 9

Все, обивка двери свободна.
Фото 10

Фото 11

Нашему взору открывается красивая панель из оцинковки, на которой крепится и стеклоподъемник, и замок. Для снятия панели нужно освободить стекло из кронштейна механизма стеклоподъемника (на фото 12 кронштейн).
Фото 12 - это вид на панель изнутри

Снимаем резиновую заглушку технологического отверстия, опускаем стекло вниз.
Фото 13

Стекло фиксируется 2 пластиковыми разрезными втулками, вставляемыми друг в друга (фото 14, 15).
